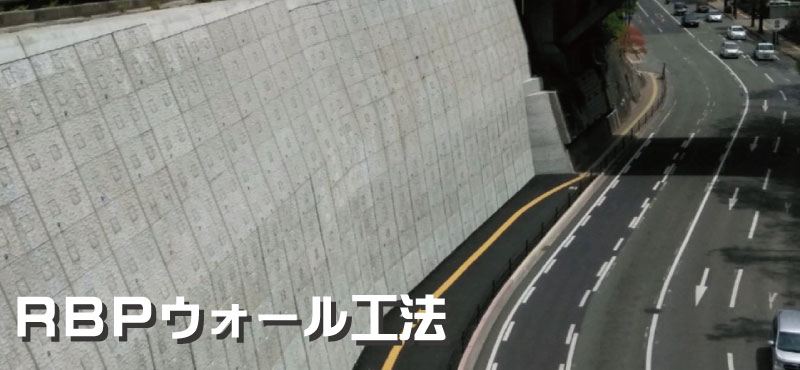

ＲＢＰウォール工法

急勾配法面の安定性を高める逆巻き・順巻き工法


ＲＢＰウォール工法の概要

●切土法面を補強しながら法面上方より切り下げていく逆巻き工法。、現況の法面をカットして急勾配法面を形成。
●勾配の実績は１分～５分が多く、崩壊長さＬ＝３０ｍ以下の中規模崩壊対策に適応。また法長２０ｍの施工が可能。

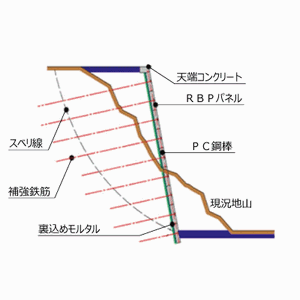

●主な構成部材は、ＲＢＰパネル、補強鉄筋、およびＰＣ鋼棒の３部材。

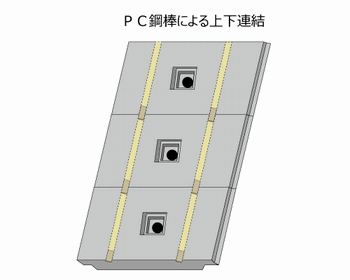

●ＲＢＰパネルを補強鉄筋でカットした地山に固定し、各段毎にＲＢＰパネルを上下方向にＰＣ鋼棒で緊張連結。
●適用箇所は、用地に余裕のない「道路の新設・拡幅」「既設擁壁の補強」「災害復旧・河川護岸」等で用いられている。

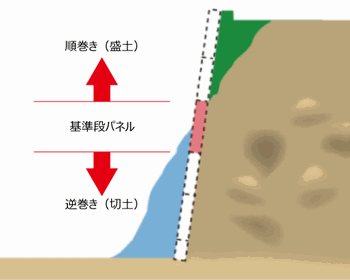

●掘削のない盛土部においては、下端部より上方への順巻き施工を行う。

ＲＢＰウォール工法の特徴

ＰＣ鋼棒連結によるプレストレス効果
①基準段から上下への延伸も可能（順巻きも可）。
②耐震性が向上。
工期の短縮
①ＲＢＰパネルは許容荷重が大きいため補強鉄筋本数を減らせる。
②掘削する地山の状況によっては２段施工も可能。
安全性の確保
各段の掘削完了後、セットするＲＢＰパネルは、既に地山に固定されている上方のＲＢＰパネルは、既に地山に固定されている上方のＲＢＰパネルとＰＣ鋼棒で即座に連結されるため、施工性に優れ、作業の安全性が確保される。

ＲＢＰパネルの仕様

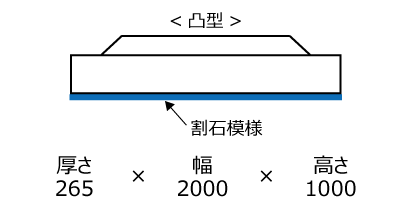

形状・寸法

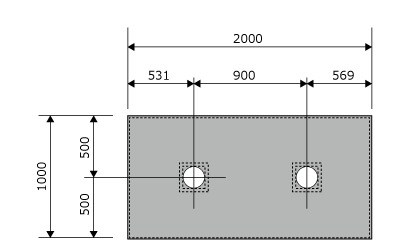

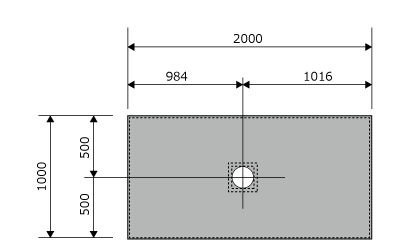

補強鉄筋の定着数
コンクリートの設計基準強度 σck＝40Ｎ/ｍｍ2
製品重量 1040kg
設計荷重 127KN
対応できる補強鉄筋 D19～D35
ＰＣ鋼棒 φ23　B種1号
ＰＣ鋼棒の締付トルク 370　N・ｍ

ＲＢＰウォール工法の施工順序

①掘削・法面整形
（基準段施工後）		   ②裏面排水材・
ＲＢＰパネルの設置		   ③補強鉄筋の削孔・挿入

④裏込めモルタルの注入   ⑤補強鉄筋の削孔・挿入   ⑥補強鉄筋のグラウト

⑦補強鉄筋の定着   ⑧１～７の繰り返し→完成
